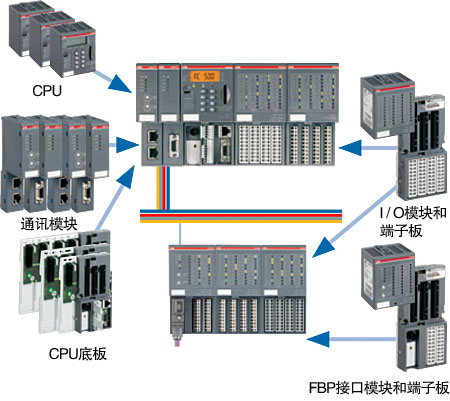

ac500系统的构成
cpu
　　cpu 有pm571、pm581 和pm591 三个不同的等级。而这不同等级的cpu 均可用同一个编程软件使用5种不同编程语言进行编程。cpu 上均带有lcd 的显示、一组操作按键、一个sd 卡的扩展口和两个集成的串行通讯口。cpu 可直接插在cpu 底板上，cpu底板还可选择是集成以太网还是arcnet网络接口。而保留的cs31 的通讯接口更是考虑到了和ac31系列plc的兼容性。
通讯模块
　　除了cpu 上集成的通讯接口外，每一个cpu上还可最多扩展4个通讯接口。这4个通讯接口可扩展为任意的标准总线协议。
　　cpu上集成的两个modbus通讯接口和可选集成的以太网或arcnet网络接口外，通过通讯扩展接口还能扩展：profibusdp-v1 、devicenet、canopen和以太网等总线接口。

可编程控制器－ac500
产品概述

cpu 底板
　　按cpu 扩展的通讯接口数量的不同有三种不同的cpu 底板。它们分别带: 一个、两个或四个通讯插槽，这些插槽可插接不同的总线接口。

i/o 模块
　　输入/输出模块有模拟量和开关量两大种类。每个输入/输出模块均可直接插到端子板上，cpu本地和通过fbp分布式扩展的子站，可最大扩展到7个输入/ 输出模块。在这些模块中含有输入/ 输出可设置的模块种类，以供用户灵活的使用。

端子板
　　模拟量和开关量均使用同一种端子板，而同一种端子板可实现1线、2线和3线不同的接线模式。从而提供用户在没有输入/ 输出模块时的预接线。端子板分为: 24 v dc 和
230 v ac两种不同的电压等级，而接线方式则有螺钉和弹簧两种可选。

fbp的接口模块
　　这种模块集成了一定数量的开关量输入/ 输出，并且通过它实现和cpu 的通讯和分布i/o。这个分布模块后面又可最大扩展7个输入/ 输出模块。

sd卡
　　可选附件，在没有pc的情况下实现数据调用，下载和上传用户程式，或对所有设备进行产品更新（cpu、通讯模块或i/o模块）。

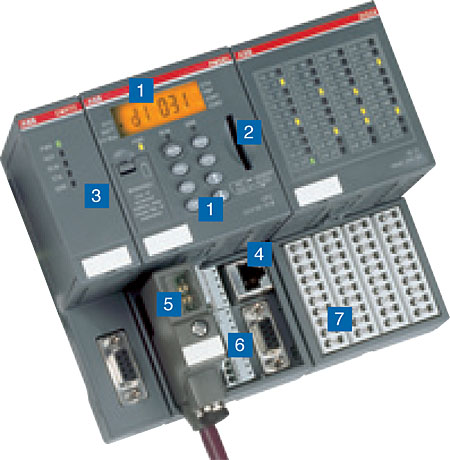

1 带背光的lcd 显示屏和操作按键
2 sd卡插槽
3 插入式扩展通讯模块（从1个、2个最多至4个）
4 cpu上集成的通讯接口（可选为以太网或arcnet）
5 fbp通讯接口（只能用于从站）
6 两个串行接口，用于编程、ascii通讯、modbus通讯，或cs31通讯（只能用于主站）
7 本地i/o扩展模块，最多到7 个

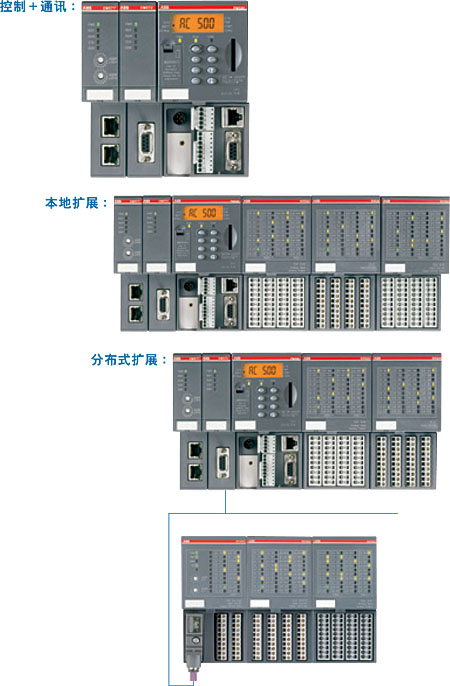

ac500 可按不同控制需求组合

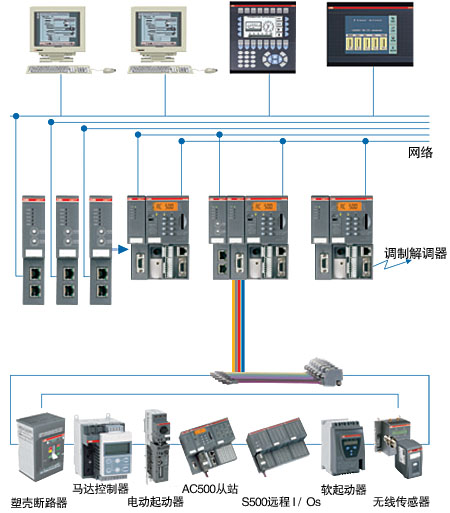

网络和通讯

cs31 通讯总线
　　cs31现场总线从1989年研发至今，一直起着承先启后的作用。通过这个总线，把前后多套系统有机的联系在了一起。cs31总线便于设置和通讯简单，总线的连接只需通过三个接线端子来实现，省去其它总线所需的额外连接成本。ac500控制系统的com1口集成了cs31主站功能。

网络结构和通讯介质
　　cs31总线是一种点对多点的rs485串行通讯。每个通讯系统由一个主站和最大31个从站组成。通讯距离不加中继为500米，加中继最大可达到2000米。总线带有自诊断功能。通讯介质为: 屏蔽双绞线。

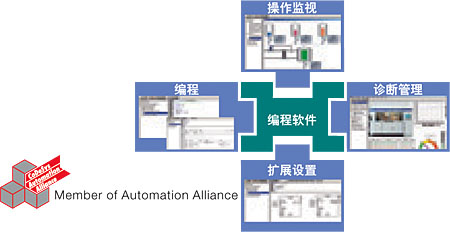

ac500 control builder 编程

　　ac500 control builder 编程是一套可对所有系列ac500 cpu进行编程的工程工具，这套编程软件符合iec61131-3的国际标准，可支持五种不同的编程语言。这套软件可完成ac500系统的全部设置，包括所有的总线接口，而且还有全面的自诊断功能、报警处理、可视化调试工具和开放的数据接口。

符合iec61131-3 标准的编程
　　这套编程软件除了用优异的性能、友好的界面对系统内所有的硬件进行相关的编程、测试、调试来实现各种自动化应用外还提供以下的功能 :
● 五种标准的编程语言:
　　－功能块（fbd）
　　－语句表（il）
　　－梯形图（ld）
　　－结构文本（st）
　　－顺控图（sfc）
● 连续功能图（cfc）
● 调试工具 :
　　－单步
　　－单循环
　　－断点

离线仿真功能
　　ac500 control builder 可在没有连接plc硬件的情况下进行仿真，对用户程式进行调试，包括相关的手动功能。调试后的程式再下载到cpu 控制系统中使用。

变量跟踪功能
　　可在线实时的监视所有过程变量随时间变化的情况。

配方管理和监视列表
　　可为一组变量预设有一组相关的值，可在调试时调用。这个功能在控制参数的整定时很有用。

可视化的调试工具
　　在这套编程软件里，可把plc 里的各种变量通过颜色的变化、物体的移动、位图、各种柱状图或直接显示数值等方式显示在软件上，以便于用户程式的调试，以及报警和事件的管理，并提供网络多媒体（activex）功能。

通讯接口的设置
　　通过这套软件可实现profibus-dp、canopen、devicenet、以太网、modbus 和cs31总线的设置。

开放的数据接口
　　可通过dde和opc方式和外部进行数据交换。

编程
　　可通过以太网和arcnet 网进行编程。

工程接口
　　编程软件可访问外部的项目数据库，从而实现对一个或多个自动化项目进行管理。
